高壓開關柜配置知識,純干貨!

來源:本站???作者:001 ???發布時間: 2023-10-10 13:27???瀏覽: 1151

分享到:

高壓開關柜配置知識,純干貨!

本文主要介紹高壓開關柜的兩個方面:

一、柜內相關電氣元件的原理與作用。

二、高壓開關柜的日常操作。

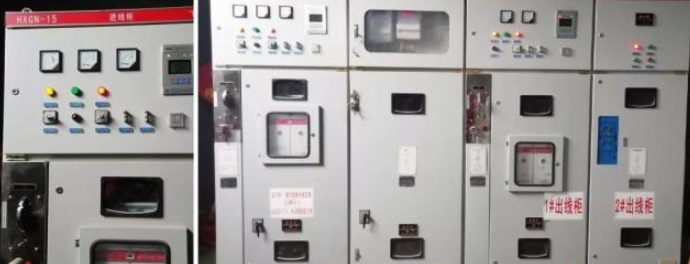

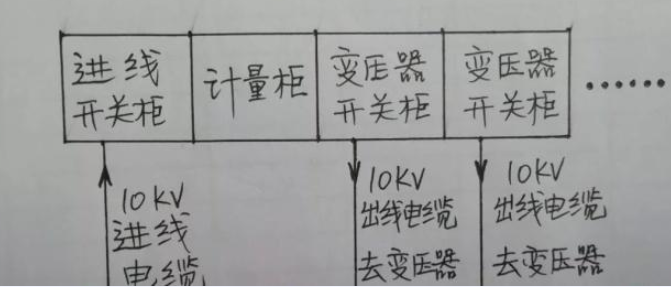

高壓開關柜的種類很多,這里介紹的型號是HXGN-15 、XGN15-12。






一、相關電氣元件的原理和作用

(1)進線柜內控制變壓器

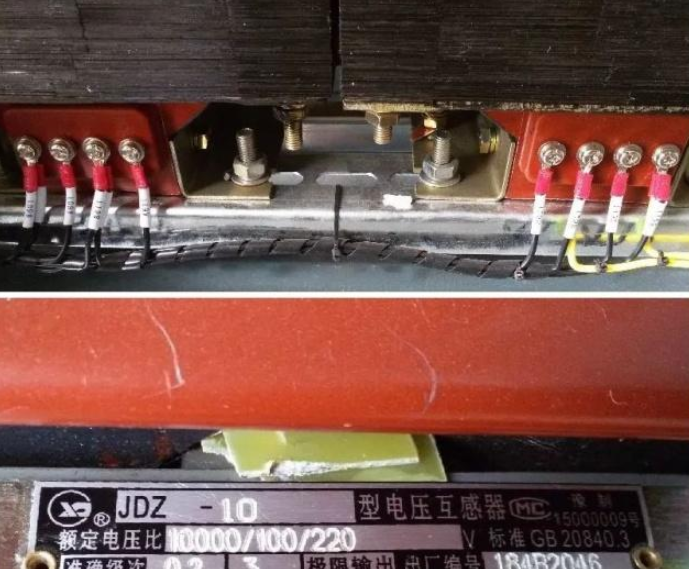

這里介紹的變壓器是在高壓進線開關柜內,如下圖示:






(2)控制變壓器銘牌

該變壓器的電源通過熔斷器取自10KV進線電纜。只要10KV進線電纜有電,進線開關柜合閘與否,該變壓器都有電。其電路原理如下圖示。


該變壓器有2組輸出電壓:100V和220V。

100V電壓用于檢測進線電纜電壓,即電源電壓,是輸入高壓柜微機保護裝置的信號電壓。

220V電壓用于控制高壓真空斷路器的合閘、分閘,還有就是作為一些保護元件(如變壓器的電接點溫度表、瓦斯繼電器等)的電源。

二、計量柜內電流互感器與變壓器

該柜內電流互感器與變壓器是用來計量電量的。

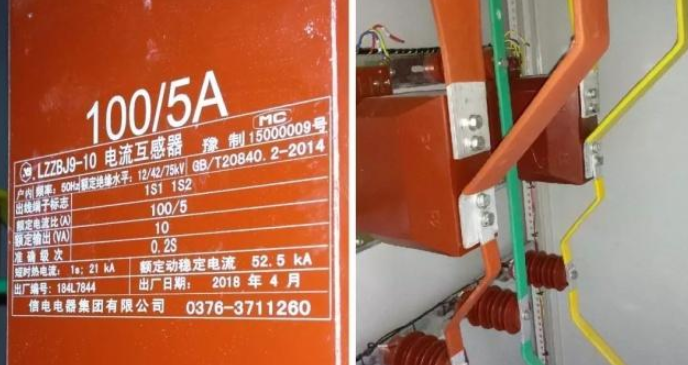

從上圖可以看出,該柜內電流互感器的變比是100/5的。

電壓互感器一般都是10KV變100V,即變比10000/100。

所以該柜內電表的倍率是:20*100=2000

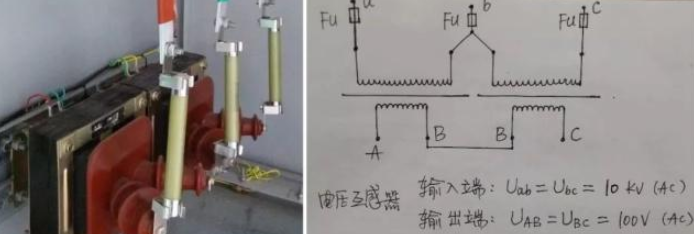

計量柜內電壓互感器即變壓器的電路原理如下圖示。電壓UAB、UBC接入電表。

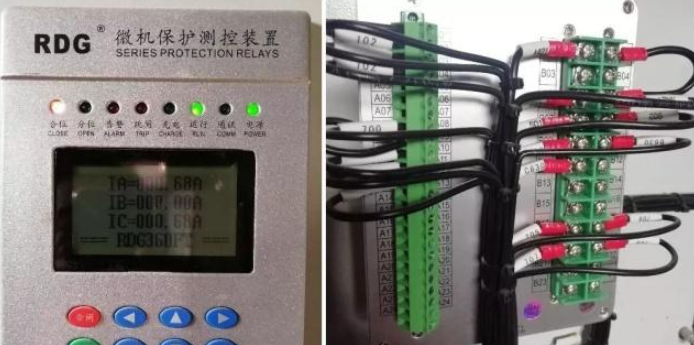

三、高壓柜微機保護測控裝置






該裝置能通過智能控制高壓真空斷路器的合閘、分閘來保護電纜、變壓器、高壓電動機等設備。其具有速斷保護 、反時限過電流保護 、過負荷保護 、零序過電流保護 、低電壓保護 、過電壓保護 、失壓保護 、斷相保護 等功能。

微機保護裝置相關端子定義:


四、高壓柜面板相關按鈕、開關

這里主要介紹合閘、分閘旋鈕,合閘、分閘壓板,以及儲能按鈕的工作原理。

(1)儲能開關與儲能指示燈:


將儲能開關旋轉到“開”位,儲能電機得電,開始儲能。當儲能結束時,限位開關將儲能電機斷電,儲能指示燈變亮。

(2)高壓真空斷路器合閘、分閘旋鈕與 合閘、分閘壓板:


儲完能以后,將旋轉開關旋至“合閘”位,合閘線圈得電,斷路器合閘。同樣原理,斷路器合完閘以后,將旋轉開關旋至“分閘”位,分閘線圈得電,斷路器分閘。

注意:這里的合閘、分閘信號都是脈沖信號,都不保持。

大家會問:“這個合閘、分閘壓板有什么作用?”。

從下邊的電路原理圖可以看出,其實這個壓板就是個連接片。把壓板拆掉,微機保護裝置就無法對斷路器進行保護合閘、保護分閘操作。

AC220V電源L、N,取自前面介紹過的進線柜變壓器,QF是空氣開關,SA是三擋轉換開關(1和2接通是就地分閘。在中間是“遠方”,即由微機保護裝置控制。1和3接通是就地合閘),DL是真空斷路器內輔助觸點。


微機保護裝置是如何對高壓真空斷路器進行合閘、分閘控制的?

原理如上圖示:微機保護裝置在正常使用時,按下面板上的“合閘”按鈕,保護裝置輸出信號,使A11與A12端子導通,再通過合閘壓板,使合閘線圈得電,斷路器合閘。如果在設備運轉過程中,微機保護裝置檢測到故障(如過電流、高溫等),則輸出信號,使端子A09與A10導通,通過分閘壓板,使分閘線圈得電,斷路器分閘,從而保護用電設備。

五、高壓開關柜的日常操作

高壓開關柜的日常操作主要有以下2個方面:

1、合閘、分閘操作;2、打開柜子,進行柜內檢修操作。

1、首先介紹高壓柜的合、分閘操作

在進行合、分閘操作前,必須給高壓柜儲能,否則無法合、分閘。高壓柜儲能有兩種方法,一種是電動儲能,另一種是手動儲能。電動儲能就是利用面板上的控制按鈕給儲能電機通電,進行儲能。手動儲能就是用儲能搖把進行手動儲能。


將儲能搖把,插入標有“手動儲能”的孔內,順時針搖把手。當儲能指示箭頭,從“未儲能”向“已儲能”跳躍過后,儲能結束。

高壓開關柜合閘有3種方法:

(1)按微機保護裝置面板“合閘”按鈕;

(2)旋轉高壓柜面板 就地“合閘”旋鈕;

(3)按面板上的機械合閘按鈕


高壓開關柜分閘有4種方法:

(1)按微機保護裝置面板“分閘”按鈕;

(2)旋轉高壓柜面板 就地“跳閘”旋鈕;

(3)按面板上的機械分閘按鈕

六、打開柜子,進行柜內檢修操作

高壓柜開柜操作要嚴格按照操作說明進行操作。操作說明一般都在柜體標注,如下圖示。


有一點要說明,就是當操作順序中無某種元件時,將此步驟跳過即可。舉例如下圖,該主回路中僅有高壓真空斷路器、下隔離,無上隔離、上接地、下接地。那么在停電檢修時就按如下步驟操作:

分?jǐn)嗦菲?-置“分?jǐn)嚅]鎖(操作)”檔--分下隔離--置“檢修”檔鎖定--開啟前門--開啟后門。其中的“分上隔離”、“合下接地”、“合上接地”這三個步驟都省去了。


最后還有一個操作注意事項,那就是在操作隔離開關的時候,尤其是合隔離開關。

(1)、力度不能太大,要求快、準,一次合成功。

(2)、隔離開關合后,一定要通過玻璃窗看看有沒有合到位。如果沒有合到位,必須重新合,直至到位。因為如果合不到位,觸頭接觸面積小,長時間通過負荷電流后,觸頭就會嚴重發熱,會燒壞。
