DZ-30B系列中間繼電器

來源:未知???作者:上繼 ???發布時間: 2017-08-25 10:36???瀏覽: 4325

分享到:

DZ-30B系列中間繼電器

        DZ-30B系列中間繼電器包括DZ-31BDZ-32B兩種型號,用于直流操作的各種保護和自動控制線路中,作為輔助繼電器以增加觸點數量和觸點容量。

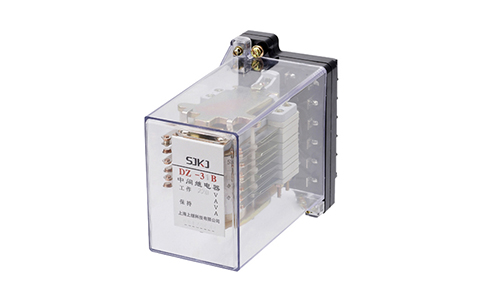

繼電器為電磁式動作繼電器。采用JK-1型殼體,將DZY-200機芯裝入殼體中,具有透明的殼罩可以清楚觀察到繼電器的內部結構。當電壓加在線圈兩端時,銜鐵向閉合位置運動,此時動合觸點閉合,動斷觸點斷開。斷開電源時,銜鐵在接觸片的壓力作用下,返回到原始狀態,動合觸點斷開,動斷觸點閉合。

動作電壓:不大于額定電壓的70%,不小于額定電壓的30%。

返回電壓:不小于額定電壓的5%。

動作時間:在額定電壓下不大于0.05s。

功率消耗:在額定電壓下不大于5W。

電壽命:10萬次。

觸點容量:在電壓不大于220V,電流不大于1A,時間常數為5±0.75ms的直流有感負荷電路中,斷開容量為50W;在220V以下的交流電路中為250VA。

長期允許通過電流5A。

調試方法

觸點間隙,動合觸點不小于1.5mm,動斷觸點不小于1mm。觸點超行程不小于0.3mm。

調整觸點片的壓力可以改變動作值和返回值。

DZ-31B
